單相交流一體化調壓模塊
銷售熱線：0571-88139965 0571-88135419
銷售傳真：0571-88331960
技術支持：13819451813
郵 箱：[email protected] [email protected]
銷售熱線：0571-88139965 0571-88135419
銷售傳真：0571-88331960
技術支持：13819451813
郵 箱：[email protected] [email protected]
點下面鏈接下載：產品使用說明書

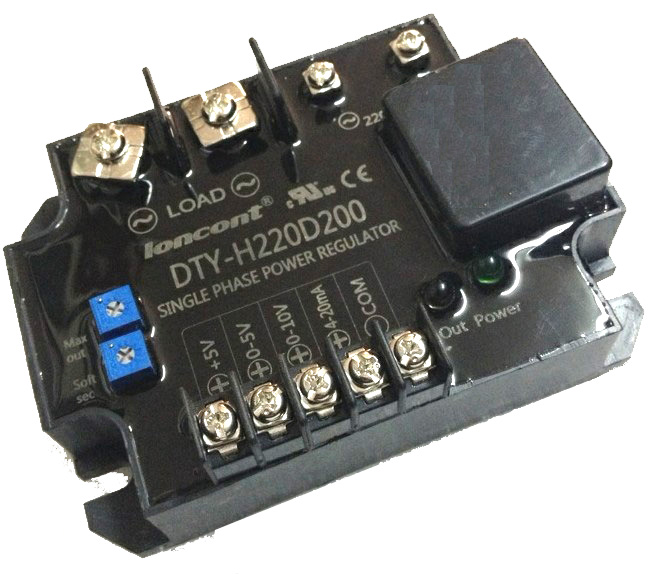

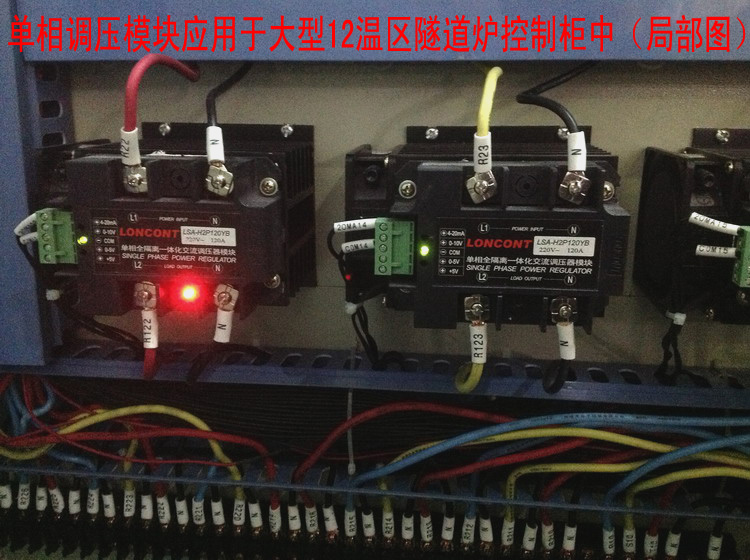

單相全隔離一體化交流移相調壓器模塊
一、產品特點：
1、無需提供+12V直流工作電源，無需區分單相220V用電場合或兩相380V用電場合，極大地方便用戶選型使用。
2、采用美國德州儀器公司的電源管理芯片，電源電壓可以在180V-430Vac的極其寬闊的范圍內正常工作，并且具有極高的可靠性。
3、全面支持4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等輸入自動控制模式，也可用手動控制。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。
4、輸入控制端與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac，采用UL認可的安全電子元件。
5、采用大功率晶閘管芯片和DCB陶瓷底板，體積小，性能穩定，可靠性高。
6、有線性補償功能，輸出特性曲線更為線性。
7、更小的諧波干擾，產品已內置可控硅保護電路。
8、綠色LED電源指示和紅色LED輸出調節量指示。
9、半波型主要應用于水泥、味精、飼料等混合配料的場合，可控制電振機的震動強弱。
10、DTY系列增設輸出最大值限制調節功能和緩啟動調節功能，有效保護調壓模塊安全，延長調壓模塊以及負載的壽命。
11、可在原基礎上增設閉環（負反饋）調壓系統，無需外接任何直流電源，方便可靠。
12、采用獨特的禁止反向工程設計，從產品推導出內部電子原理圖不具備可行性。
如需增加閉環功能（負反饋），可聯系我們選擇帶有負反饋功能的產品。閉環型與開環型的接線方式完全一樣。閉環型號在開環型號的基礎上增加后綴-F （F為Feedback，反饋之意）。
開環，輸出電壓由控制信號決定，但同時也隨外界因素的變化而發生微小改變，如電網電壓的波動、負載類型的改變以及負載功率的增減等。如果要求輸出電壓僅由給定的控制信號來決定，而不隨外界因素而微小改變，則必須采用負反饋電路來實現。開環產品在大多數工業場合足以滿足需要，例如需要精準溫控的場合，可用溫控儀+開環調壓模塊的組合來實現。
閉環（負反饋）的優點是：輸出穩壓，當輸入側的電網電壓波動、或輸出側負載發生變化時，模塊輸出值始終保持恒定不變。建議對輸出電壓的穩定性要求非常高的客戶使用。
根據廣大客戶的不斷要求，經我公司技術部門的不懈努力，我們研發出這款通用性及適應性較好的帶有閉環功能的調壓模塊，與常規開環的調壓模塊相比，閉環調壓模塊無需外接任何直流電源，使用與開環調壓模塊同樣方便，體積微小，接線簡便，控制方式全兼容，實現真正的一體化結構。

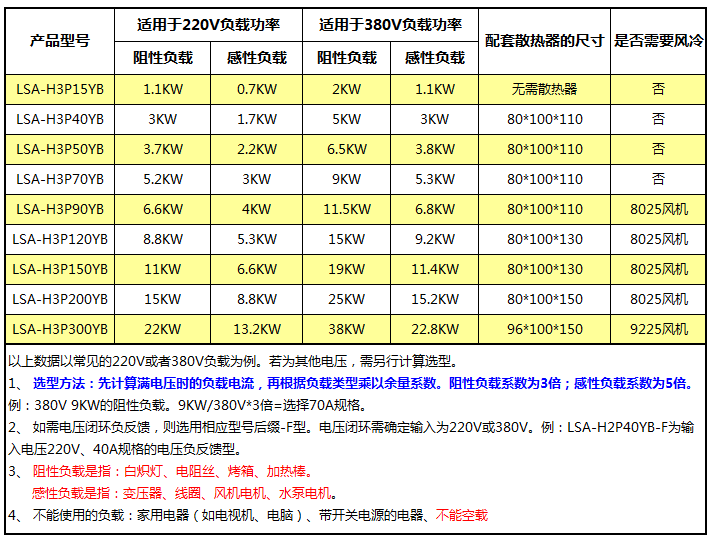

二、模塊負載輸出端電流等級及型號：

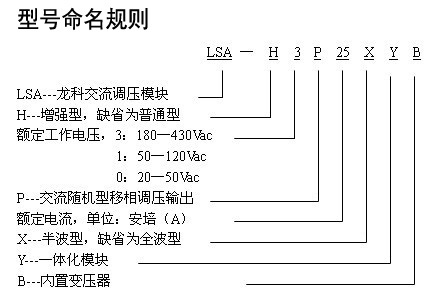

額定工作電壓是指輸入產品的電壓，若輸入電壓為220V或380V，可選用H3P系列；若輸入電壓為110V，可選用H1P系列。

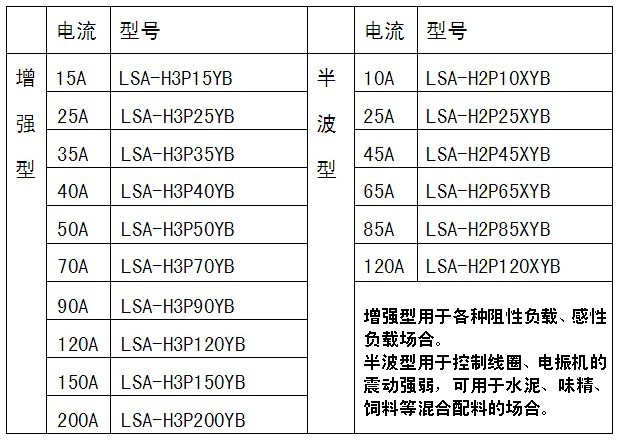

LSA系列單相交流調壓模塊型號如下表：
注：帶有閉環（負反饋）功能的產品，型號在上述基礎上增加后綴-F，格式為L(zhǎng)SA-H2P口口YB-F 。閉環產品均適用于220V負載。

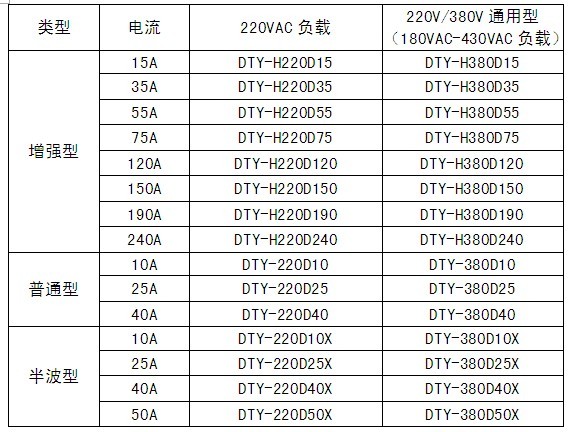

DTY系列單相交流調壓模塊型號如下表：
注：DTY系列無閉環功能產品，如需閉環請選用LSA系列。
三、輸入端子各功能模式使用說明
全兼容輸入控制模式使用說明

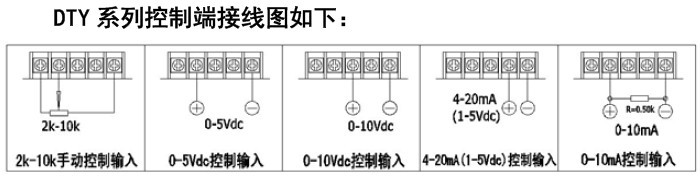

獨特的全兼容輸入控制模式，使產品對0-5Vdc、0-10Vdc、4-20mA、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。注意LSA系列和DTY系列接線方式的區別，請勿混淆。
LSA系列控制端接線圖如下：
1. 電位器手動控制方式：按圖示，電位器中間端接到模塊CONT端，電位器另兩端分別接到模塊COM端和+5V端。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。當控制端CONT從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，CONT端電壓越高，模塊輸出越大。

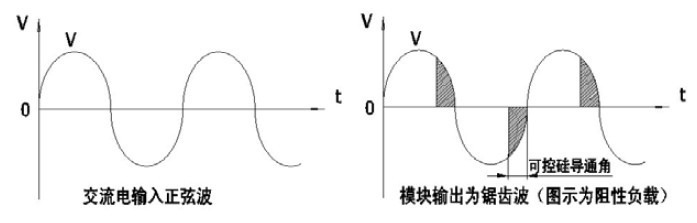

2. 0-5Vdc控制方式：按圖示，可接受單片機等的0-5Vdc模擬信號，控制輸入正極接CONT端、負極接COM端，模塊內部CONT端相對COM端的輸入阻抗大于30KΩ。當控制端CONT從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，其中CONT在0-0.7Vdc左右時為全關閉區域，可靠關斷整個電路的輸出；CONT在0.7Vdc-4.3Vdc左右為可調區域，即隨著控制電壓的增大，移相角α從180°到0°線性減小，導通角增大，交流負載上的電壓從0伏增大到最大值；CONT在4.3Vdc-5Vdc左右時為全開通區域，交流負載上的電壓為最大值（接近電網電壓）。
3. 0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對COM端的輸入阻抗大于15KΩ。
4. 4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對COM端的輸入阻抗為250Ω。當以4-20mA控制輸入時，4-5mA左右時為全關閉區域，可靠關斷整個電路的輸出；5-19mA左右為可調區域，即隨著控制電流的增大，移相角α從180°到0°線性減小，交流負載上的電壓從0V增大到最大值；19-20mA左右時為全開通區域，輸出最大。
5. 0-10mA控制方式：按圖示，采用此方式時須在模塊CONT端與COM端之間接一只500Ω、1/2W電阻，當輸入0mA時對應CONT端為0Vdc，當輸入10mA時對應CONT端為5Vdc。
注意：
1.各功能端相對COM端必須為正，COM端為負極，如極性接反則模塊主回路輸出端可能失控。
2.產品各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。
3.在同一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。
若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。
四、外形尺寸
LSA系列外形尺寸：長105mm x寬75mm x高36mm

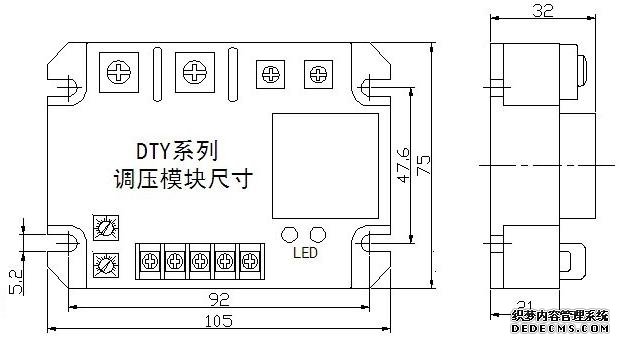

DTY系列外形尺寸：長105mm x寬75mm x高32mm
五、強電主回路接線方式

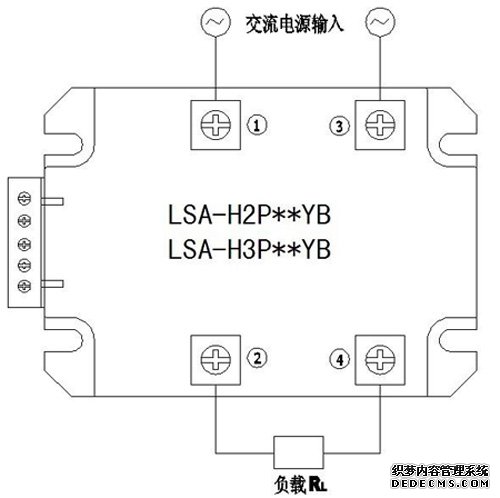

LSA系列模塊強電回路接線圖

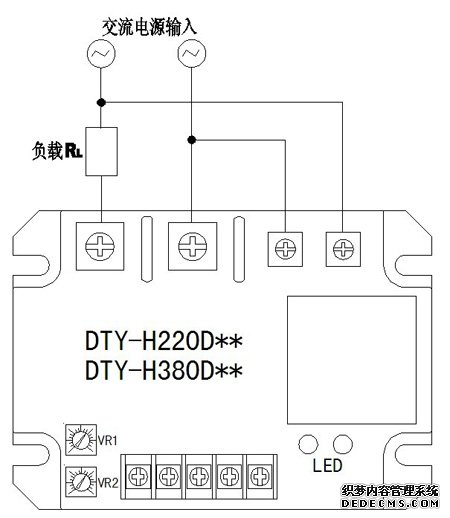

DTY系列模塊強電回路接線圖
