㈠概述

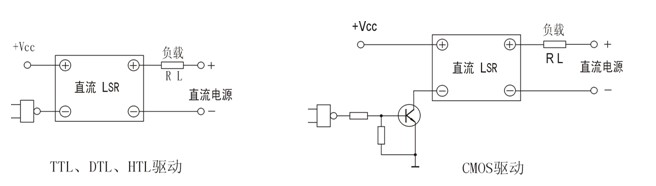

   1、輸入電路：輸入控制電流一般不大于15mA，TTL邏輯兼容。10A以下規格一般采用光電隔離，10A及以上規格一般采用高頻變壓器隔離，輸入控制電壓可達DC 3V-32V。
   2、輸出電路：直流固態繼電器輸出電流在10A以下規格通常采用雙極性晶體管做輸出器件，10A及以上規格則一般采用功率場效應管(MOSFET)做輸出器件。導通時在晶體管或場效應管上一般有0.4V—1.0V的電壓降，因此在工作時會產生熱量，并隨著實際工作電流的增大而熱量增加，與選用的繼電器規格大小關系不大，一般實際工作電流在10A以上就應該配散熱器，30A以上散熱器需風扇冷卻。

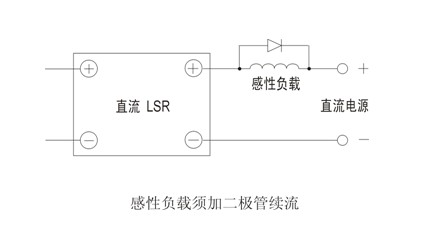

   3、輸出端已內置反接保護電路。在必要時可以外加其他保護電路，如可在負載兩端加裝瞬態抑制二極管，或在負載兩端加裝續流二極管等元件。
   4、繼電器具有短路（short circuit）保護和過載保護功能。當輸出端發生短路故障時，能第一時間關閉功率場效應管，從而保護繼電器的安全，避免造成永久性損壞。保護狀態能自行鎖定，直至短路故障排除，電路重新啟動，即恢復正常運行。
   5、繼電器的安裝：直流固態繼電器安裝應遠離電磁干擾源，輸入引線與輸出引線應分開，安裝在散熱器上時應注意接觸面平整清潔，并均勻涂履導熱硅脂，繼電器直流輸入端與輸出端均有正負極性，安裝時輸入端與輸出端及正負極性切勿混淆。繼電器應安裝在通風良好處，盡量遠離熱源，多只繼電器之間應留有適當?shù)拈g隙。散熱器的選擇請參照交流固態繼電器。

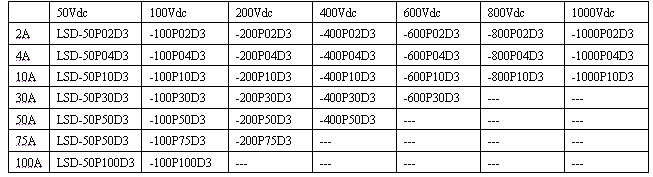

㈡繼電器負載輸出端電流等級及型號如下表：

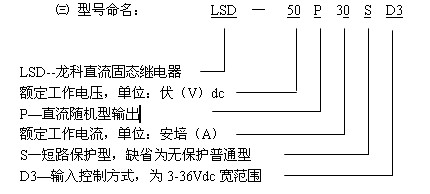

㈣技術參數

輸入?yún)?shù)	輸入電壓范圍	D3：3-36Vdc
	輸入電流	5mA-15 mA
	臨界接通電壓	3Vdc
	保證關斷電壓	1Vdc
	反接保護	有
	LED指示	有（10A及以上）

輸出參數	額定工作電壓	50-1000Vdc多種規格
	輸出通態壓降	0.4—1.0Vdc
	輸出電流范圍	0.02-100A
	浪涌電流（10mS）	≥200%
	導通電阻	＜0.1Ω
	短路保護	可選用或不用
	輸出漏電流	＜0.1mA
	開啟最大響應時間	0.5ms
	關斷最大延時	0.5ms

其它參數	介質耐壓（輸入、輸出及外殼間）	≥2000 Vac
	絕緣電阻（輸入、輸出及外殼間）	＞1000 MΩ（500Vdc）
	使用溫度范圍	-30℃~+80℃

㈤不同電流等級的固體繼電器的外形

① 2A、4A為塑料外殼，各有臥式和立式兩種，均為插針焊接，印刷板上使用，自然冷卻。

② 10A-30A長方形固態繼電器為底板安裝，塑料外殼，螺釘壓緊式電極。

③ 50A-100A長方形固態繼電器為底板安裝，塑料外殼，螺釘壓緊式電極，固定在散熱器上使用。

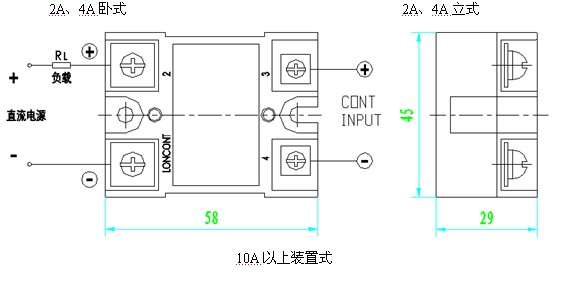

㈥外形尺寸
